三色拉管機生產線

所屬分類：飲料吸管/小型管材制造機組
瀏覽次數：7299次
發布日期：2014/7/15

我要詢價

產品概述

產品詳情

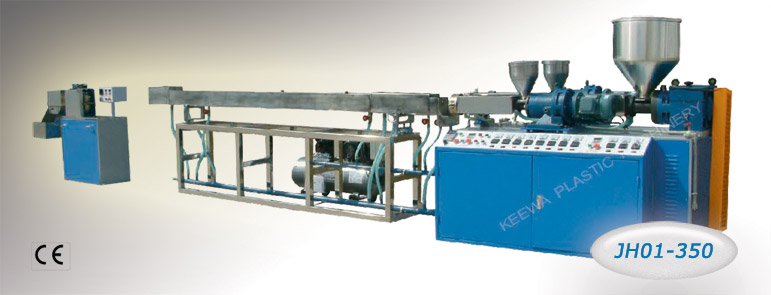

名稱：三色拉管機生產線
規 格：JH01-350/355

產品簡介

JH01系列飲料吸管生產線是制造飲料吸管的成套機組，采用聚丙烯（PP）為原料，配合色母的使用，經過熔融，擠出，定形，冷卻，牽引，切割，可生產無色，單色，雙色，三色飲料吸管。本生產線經過實踐使用和不斷更新，成為專業的吸管制造機組。配合模具或其他輔助設備，可以生產各種類似于吸管的管材或片材：如糖棒，咖啡攪拌棒等。本生產線由擠出機，模具，分段冷卻裝置，牽引切割裝置，電器控制部分等組成。

主要特點

1) 結構簡單，操作方便，自動化程度高，運行穩定，生產效率高；

2) 擠出機機筒螺桿采用38CrMoLu優質合金制造并進行了氮化處理；

3) 水槽，料斗等采用1Cr18Ni9Ti不銹鋼板制造，衛生美觀；

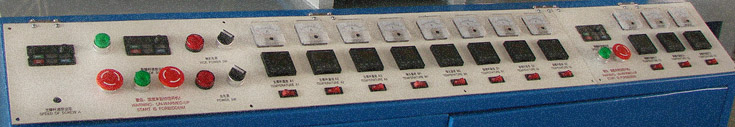

4) 變頻器采用臺達品牌，采用智能溫度控制單元，接觸器選用德力西產品；

5) 具有產量計數功能，能批量報警。

可選裝置

1) 真空定型裝置；

2) 手動濾網裝置；

3) 出管整理裝置。

應用范圍

食品工業：飲料吸管、咖啡攪拌棒、棒棒糖棒、雪糕棒等；

工業應用：筆芯、筆桿、噴頭吸管、棉簽棒、醫用管、各種玩具用管、穿線管、導管、剎車管等及其它小異型材；

灌溉系統：微滴灌管材等。

典型產品產量

飲料吸管：30,000～40,000支/小時；

棉簽棒：80,000支/小時；

筆芯：60,000支/小時；

材料：PP、PE等；

切口：90°/90°、90°/45°、90°/60°、45°/45°、60°/60°；

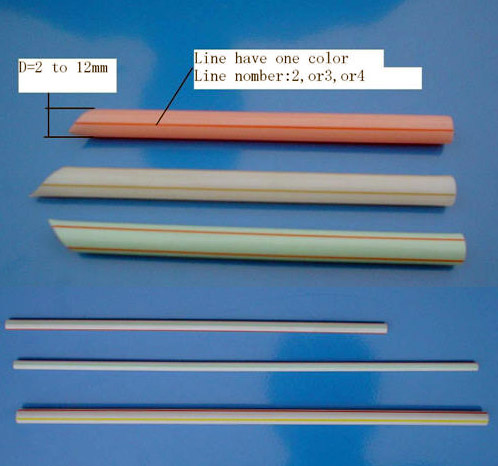

顏色：單色、雙色、叁色或多色直彩條或螺旋彩條；

操作工：1人操作整條生產線。

擠出機及機頭

主擠出機采用50/45/25螺桿(可配其它尺寸)；

螺桿根據用戶所選塑料材料可專門設計；

配彩條擠出機為25/20螺桿；

管或型材模頭根據所做產品配套；

電機采用變頻控制。

真空定徑及冷卻裝置

不銹鋼真空定徑冷卻水槽采用浸水式真空定徑冷卻方式(可采用噴霧冷卻方式)；

可上下、左右、前后手動微調至合適的真空度、配備合適的真空定徑模，滿足各種精密管材和型材的生產需要；

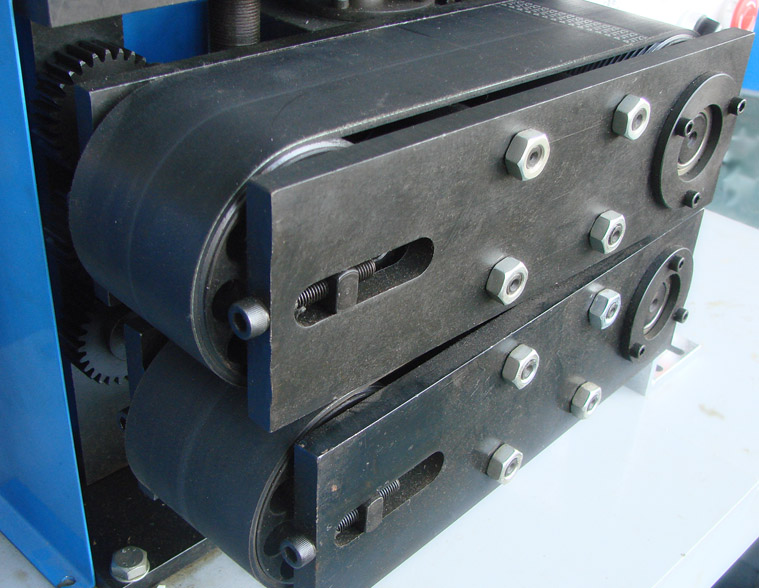

牽引裝置

牽引裝置有滾輪(2對)牽引和皮帶牽引兩種方式；

變頻調速控制，牽引速度5～200米/分鐘(可調)；

配彩條擠出機為25/20螺桿；

可配備計長裝置和印字裝置。

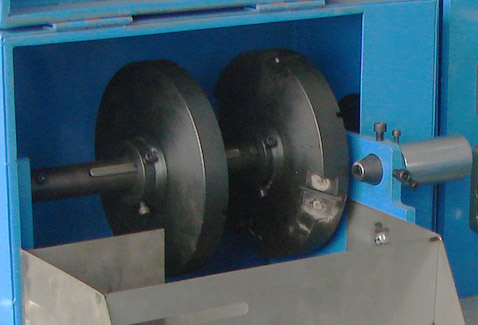

旋轉切割裝置

可采用單刀或雙刀旋轉切割；

切割速度無級調節；

精密切臺制品長度公差±0.1mm，普通切臺制品長度公差±1mm。

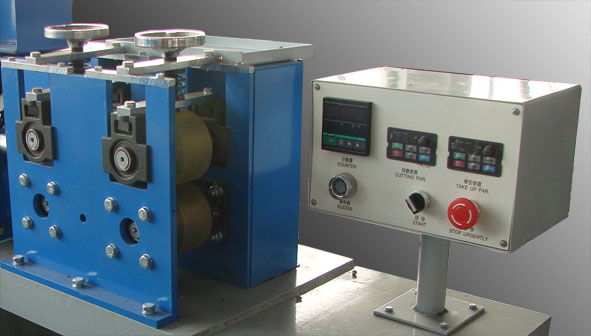

牽引切割機

可將牽引和切割合在一臺設備上，也可分成獨立的兩臺設備；

牽引速度和切割速度分別變頻調速；

切割長度可在線自由調整。

技術參數：

型號	JH01-350	JH01-355
使用原料	聚丙烯或聚乙烯	聚丙烯或聚乙烯
色彩種類	1種顏色吸管和2種顏色線條	1種顏色吸管和2種顏色線條
產品直徑	φ1mm-φ14mm	φ1mm-φ14mm
產品長度	3mm-1000mm	3mm-1000mm
產量	Max.>35Kg/h	Max.>45Kg/h
生產速度	Max.>250Meter/min	Max.>250Meter/min
主馬達功率	交流7.5千瓦變頻控制	交流11千瓦變頻控制
輔馬達功率	2個0.75千瓦變頻控制	2個0.75千瓦變頻控制
電熱容量	12千瓦	14千瓦
溫控器	11套	11套
定型及冷卻裝置	3.5米分段（可選5米）	3.5米分段（可選5米）
牽引與切割裝置	2個0.75千瓦變頻控制	2個0.75千瓦變頻控制
總?cè)萘?/b>	24千瓦	30千瓦
總用電量	15度/小時	20度/小時
重量	1.2噸	1.4噸
尺寸	10×2m(L×W)	10×2m(L×W)

如有技術變更，恕不另行通知。
